صنعت تراشه‌سازی با پیشرفت‌های خیره‌کننده خود در دهه‌های اخیر، نقطه عطفی در تاریخ تکنولوژی ایجاد کرده است. در سال ۲۰۲۵، شرکت تایوانی TSMC در رویداد سالانه‌ی فناوری آمریکای شمالی خود، از لیتوگرافی ۱٫۴ نانومتری A14 رونمایی کرد؛ فناوری‌ای که وعده تغییرات چشمگیر در عملکرد، مصرف انرژی و تراکم را به همراه دارد. این دستاورد تلاشی است برای عبور از محدودیت‌های مهندسی و تقویت نوآوری در دنیای میکروالکترونیک. در این مقاله، به بررسی کامل این فناوری پیشرفته می‌پردازیم و تأثیر آن بر صنایع مختلف را مورد تحلیل قرار می‌دهیم.
نسل دوم ترانزیستورهای GAA و معماری NanoFlex Pro
فناوری A14 بر پایه‌ی ترانزیستورهای GAA نسل دوم و معماری نوین NanoFlex Pro توسعه یافته است. GAA یا Gate-All-Around به‌عنوان یکی از پیشرفته‌ترین انواع ترانزیستورها، کنترل جریان را به‌صورت همه‌جانبه در دست می‌گیرد که این امر باعث بهبود کارایی و کاهش مصرف انرژی می‌شود. در عین حال، NanoFlex Pro انعطاف بیشتری در طراحی تراشه‌ها ایجاد می‌کند. این معماری به طراحان اجازه می‌دهد ترکیبی بهینه از انواع سلول و ترانزیستور را بر اساس نیاز پروژه انتخاب کنند، که در نهایت منجر به بهبود نسبت قدرت به تراکم و مساحت (PPA) می‌شود.
«A14 فناوری سیلیکونی کاملاً جدیدی است که بهینه‌سازی قابل‌توجهی در سرعت، توان و چگالی ارائه داده است.»
کوین ژانگ، معاون ارشد توسعه کسب‌وکار و فروش جهانی TSMC
مقایسه A14 با فناوری‌های پیشین

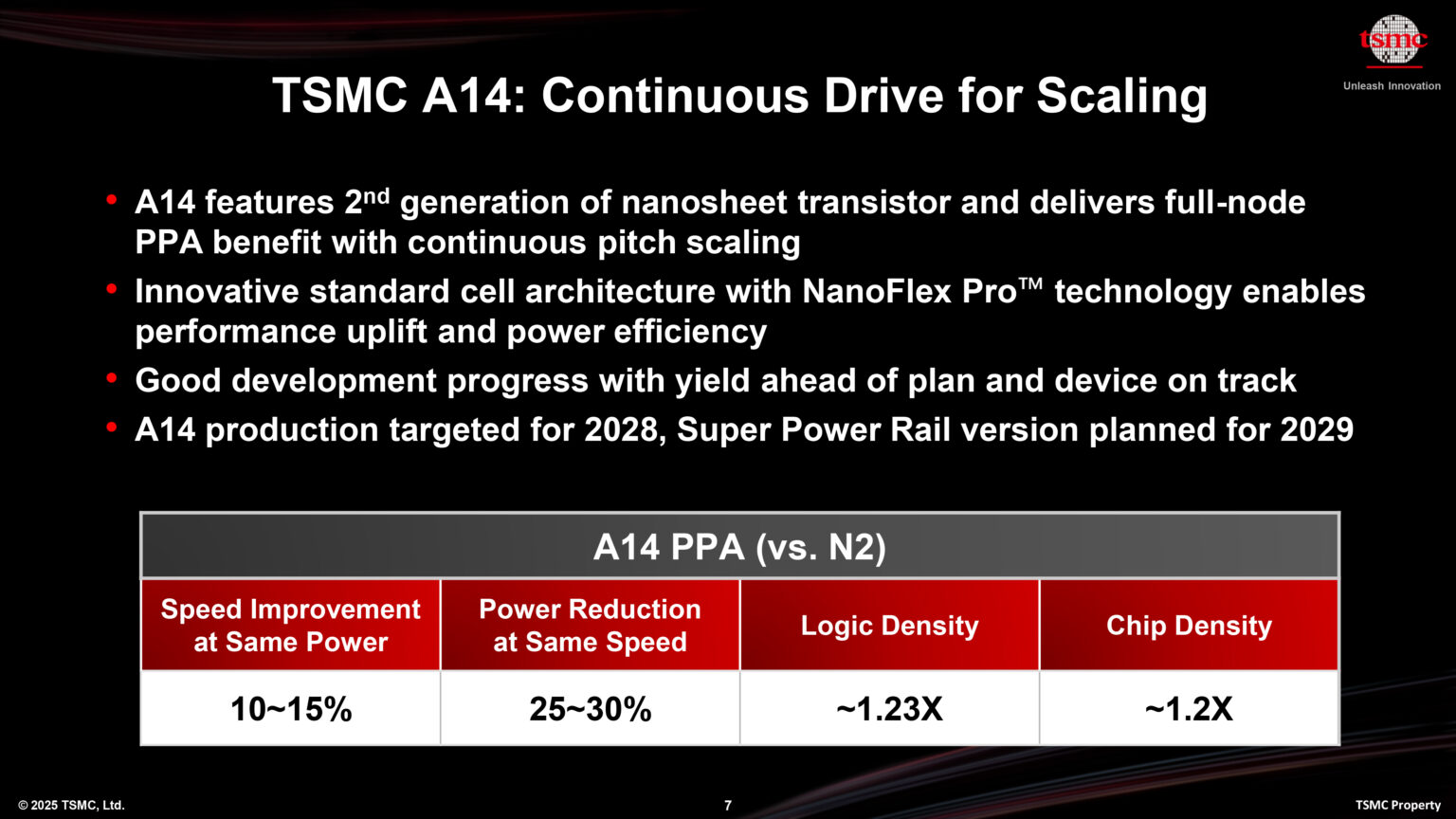

TSMC فناوری A14 را در مقایسه با نسل‌های پیشین مانند N2 و N2P مورد ارزیابی قرار داده است. براساس آمار، A14 علاوه بر عملکردی بهتر (بهبود عملکرد تا ۱۵ درصد)، مصرف انرژی را تا ۳۰ درصد کاهش و تراکم منطق و ترانزیستور را به ترتیب تا ۲۳ و ۲۰ درصد افزایش می‌دهد. این ارقام نشان‌دهنده جهشی معنادار در توسعه تراشه‌ها است که می‌تواند پتانسیل بازار محصولات کلاینتی، شبکه و تراشه‌های تخصصی را به شکل قابل‌توجهی افزایش دهد.
طراحی برق‌رسانی و تقسیم‌بندی کاربردها
یکی از ویژگی‌های متمایز فناوری A14 نسبت به نسخه‌های آینده‌نگرانه‌تر مانند A16، طراحی برق‌رسانی از جلوی تراشه (Front-side Power Delivery) است. این فناوری برخلاف رویکرد تأمین انرژی از پشت تراشه (Backside Power Delivery) که در A16 به کار رفته، ساختاری ساده‌تر و متناسب‌تر برای کاربردهایی با نیاز کمتر به پیچیدگی‌های برق‌رسانی ارائه می‌دهد. به همین دلیل، A14 گزینه‌ای ایده‌آل برای پردازشگرهای کلاینت، تراشه‌های شبکه و محصولات تخصصی تلقی می‌شود.
آینده‌نگری و زمان‌بندی تولید
اگرچه تولید انبوه تراشه‌های A14 به سال ۲۰۲۸ موکول شده است، TSMC هدف‌گذاری دقیقی برای هماهنگی عرضه این فناوری با نیاز بازار دارد. تا آن زمان، فناوری‌های پیشرفته‌تری نظیر A16 نیز وارد فاز تولید خواهند شد. این نشان‌دهنده استراتژی‌ها و تعهد قوی این شرکت برای ماندن در صدر زنجیره تأمین جهانی تراشه‌ها است.
تحلیل کاربردها و تأثیر جهانی
با توجه به مزایای A14 از جمله بهبود مصرف انرژی و افزایش کارایی، پیش‌بینی می‌شود این فناوری نقش کلیدی در صنایعی نظیر هوش مصنوعی، رایانش ابری و اینترنت اشیا (IoT) ایفا کند. تراشه‌هایی با مصرف کمتر انرژی و قدرت پردازشی بیشتر تقاضای بازار برای دستگاه‌های هوشمند را افزایش می‌دهند و تحولاتی گسترده در اقتصاد جهانی ایجاد خواهند کرد.
افق‌های پیش‌رو و سناریوهای احتمالی
اگر TSMC بتواند اهداف تولید A14 را در زمان معین محقق کند، این فناوری می‌تواند به چشم‌انداز گذار به لیتوگرافی‌های کوچک‌تر مانند ۱ نانومتری سرعت بخشد. سناریوی دیگری که ممکن است رخ دهد، جذب بازارهای هدف جدید برای تراشه‌هایی با کاربردهای نظامی، پزشکی و حتی فضایی است. در نهایت، توسعه فناوری‌های این‌چنینی نه تنها صنایع تکنولوژی، بلکه جوامع بشری را نیز متحول خواهد کرد.
نتیجه‌گیری
فناوری A14 شرکت TSMC تحولی اساسی در صنعت نیمه‌رساناها محسوب می‌شود که نه تنها عملکرد و کارایی تراشه‌ها را بهبود می‌بخشد، بلکه مسیر توسعه تکنولوژی در دهه آینده را نیز بازتعریف می‌کند. مزیت‌های قابل توجه در مصرف انرژی، تراکم و قدرت پردازشی، A14 را به یکی از مهم‌ترین نوآوری‌های سال‌های اخیر تبدیل کرده است. اکنون نوبت شماست! دیدگاه شما درباره این فناوری چیست؟ آیا این تحول می‌تواند موجب انقلاب در فناوری‌های آینده شود؟ نظرات خود را با ما به اشتراک بگذارید.
